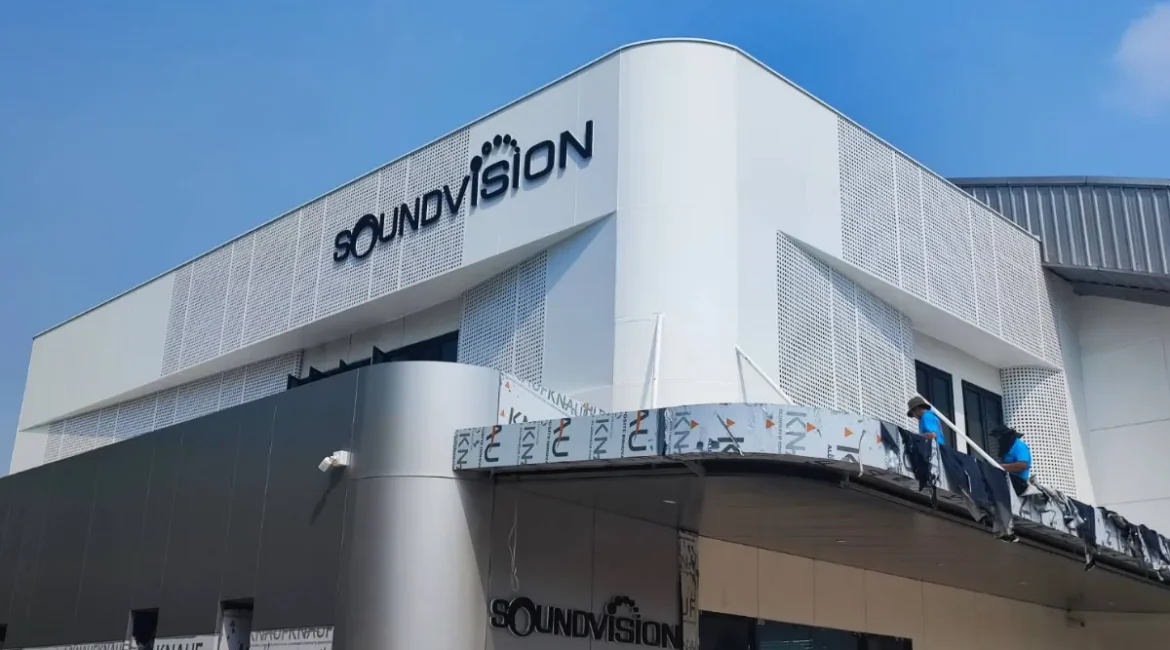

หน้างานสถาปัตยกรรมที่แผงคอมโพสิตโก่งพอง ย้วยเป็นคลื่น หรือกาวยาแนวปริแตก เกิดจากสาเหตุเดียวคือการขาดความเข้าใจเรื่องพฤติกรรมวัสดุ การติดตั้ง aluminium composite ให้เรียบกริ๊บและคงทนยาวนาน ไม่ใช่แค่การยิงสกรูยึดแผ่นเข้ากับโครงเหล็ก แต่คือการวางระบบวิศวกรรมตั้งแต่ระยะโครงคร่าว เทคนิคการพับขอบ การเผื่อระยะยืดหด และการจัดการรอยต่อให้ทนต่อสภาพอากาศเมืองไทย
ตารางสรุปเช็กลิสต์สำคัญในการวางระบบติดตั้ง Aluminium Composite
| ปัจจัยทางวิศวกรรม | ข้อกำหนดการวางระบบหน้างาน | ผลกระทบหากมองข้าม |
|---|---|---|
| ระยะโครงคร่าว (Grid Spanning) | โครงเหล็ก/อลูมิเนียม ระยะห่างไม่เกิน 60×60 ซม. หรือ 60×120 ซม. | แผ่นแอ่นตัว เกิดอาการเป็นคลื่น (Oil Canning) |
| รอยต่อยืดหด (Expansion Joint) | เว้นรอยต่อกว้าง 10-15 มม. ระหว่างโมดูล | แผ่นโก่งดันกันจนเบี้ยวเมื่อสะสมความร้อน |
| ความหนาอลูมิเนียมผิวหน้า | งานภายนอกต้องใช้ผิวหนา 0.30 – 0.50 มม. แผ่นรวม 4 มม. | แผ่นบุบย้วยง่ายเมื่อปะทะแรงลม |
| ระบบยึดติด (Fixing System) | ระบบพับกล่อง (Rainscreen/Tray System) ยึดด้วยฉากอลูมิเนียม | น้ำฝนรั่วซึมเข้าโครงสร้าง แผ่นหลุดร่อน |
การออกแบบโครงสร้างรองรับ และระยะพาดช่วง (Sub-structure & Spanning)
การติดตั้งแผ่นอลูมิเนียมคอมโพสิตเริ่มต้นที่ความแข็งแรงของโครงคร่าว ตัวโครงนิยมใช้เหล็กชุบกัลวาไนซ์หรือแปอลูมิเนียมยึดเข้ากับผนังอาคารหลักด้วย Metal Bracket และพุกเวดจ์ขยายตัว
- การกระจายมวลน้ำหนัก: ระยะห่างของโครงต้องสัมพันธ์กับแรงลมปะทะ (Wind Load) อาคารสูงหรือพื้นที่รับลมแรงต้องซอยระยะโครงคร่าวถี่ขึ้น เพื่อกระจายแรงดึงดึงหน้าแผ่น
- การปรับระดับระนาบ (Plumb & Level): ก่อนยึดแผ่น ต้องใช้กล้องเลเซอร์จับระดับระนาบโครงให้ได้ฉาก หากโครงคร่าวไม่ได้ระดับ แม้แผ่นคอมโพสิตจะตัดมาเป๊ะแค่ไหน งานก็ออกมาเบี้ยว

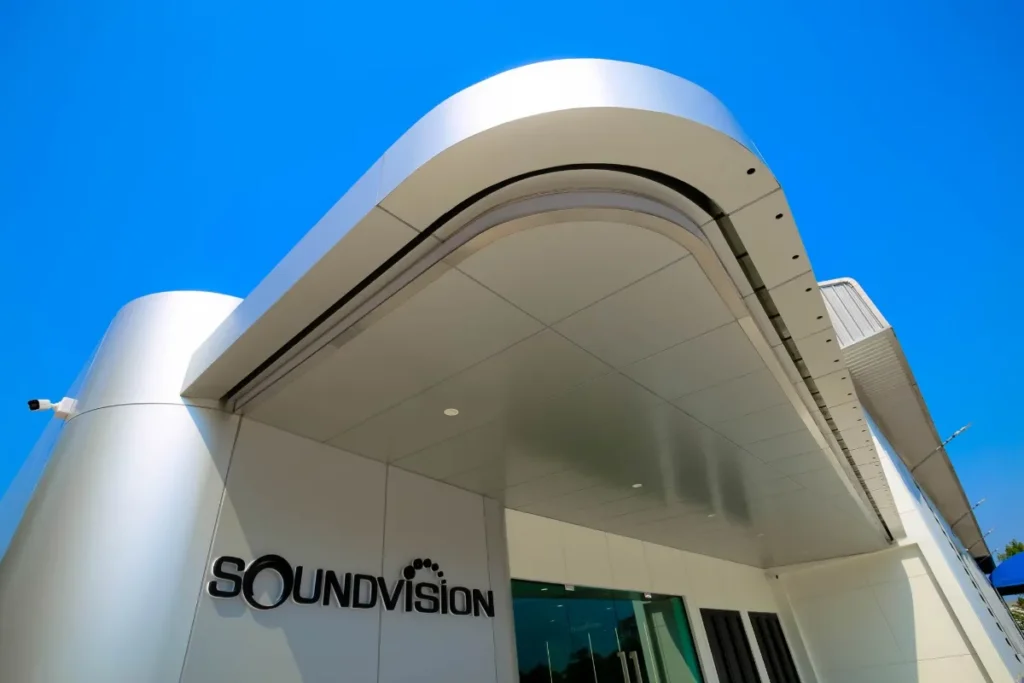

เทคนิคการจัดการ รอยต่อ Aluminium Composite และการพับกล่อง (Tray System)
การเข้าขอบแผ่นมีสองระบบหลัก คือระบบยึดตรงแบบแผ่นเรียบ (Wet Seal System) และระบบพับขอบเป็นกล่อง (Tray System) สำหรับงานเปลือกอาคารภายนอก ระบบพับกล่องคือมาตรฐานที่วิศวกรแนะนำ
- การเซาะร่องพับฉาก (V-Grooving): ใช้ใบเซาะร่องตัดไส้กลางออกโดยเว้นแผ่นอลูมิเนียมด้านหน้าไว้ประมาณ 0.2 – 0.4 มม. เพื่อพับขอบฉาก 90 องศาทำเป็นกล่องถาด
- การจัดระยะ รอยต่อ Aluminium Composite (Joint Width): รอยต่อระหว่างแผ่นควรเว้นระยะห่างไว้ที่ 10 – 15 มม. เพื่อรองรับการเคลื่อนตัวของโครงสร้าง และสอดรอดโฟม (Backer Rod) ก่อนยิงซิลิโคนซีลแลนท์
- การเลือกเคมีภัณฑ์ยาแนว: ต้องใช้ซิลิโคนประเภท Neutral Cure ชนิดไม่ทิ้งคราบน้ำมัน (Non-staining Silicone) เพื่อป้องกันรอยคราบดำไหลเลอะผิวหน้าแผ่นเมื่อโดนฝน
การคำนวณการขยายตัวจากความร้อน (Thermal Expansion)
อลูมิเนียมเป็นโลหะที่มีอัตราการยืดตัวสูงเมื่อสะสมความร้อนจากแสงแดดกลางวัน ในพื้นที่แดดจัด แผ่นคอมโพสิตยาว 2.4 เมตร สามารถขยายตัวได้มากถึง 2 – 3 มิลลิเมตร
- การเจาะรูสล็อต (Slotted Hole): รูยึดสกรูบนฉากอลูมิเนียมขอบกล่อง ต้องเจาะเป็นรูรีสล็อต เพื่อให้สกรูขยับตัวได้ตามทิศทางการยืดหดของแผ่น
- ไม่ยึดสกรูตายตัวแน่นเกินไป: การขันสกรูอัดแน่นจนแผ่นยึดตายตัวกับโครง จะทำให้แผ่นไม่มีสเปซขยายตัว จนเกิดการบิดเบี้ยวโก่งพองเมื่อโดนแดดบ่าย
FAQ คำถามที่พบบ่อยในการติดตั้งหน้างาน
Q1: การติดตั้ง aluminium composite บนอาคารสูง ควรเลือกใช้ระบบการยึดติดรูปแบบไหนดีที่สุด?
A: ควรใช้ระบบพับขอบเป็นกล่อง (Tray System) ยึดด้วยฉากอลูมิเนียมเข้ากับโครงคร่าว เพราะให้ความแข็งแรงต่อแรงลมปะทะสูง มีช่องระบายน้ำในตัว และช่วยให้แผ่นขยายตัวได้โดยไม่บิดเบี้ยว
Q2: รอยต่อ Composite ที่ซีลด้วยซิลิโคน ยอดนิยมเกิดปัญหาซีลแลนท์หลุดร่อน เกิดจากสาเหตุใด?
A: เกิดจากการไม่ใส่โฟมเส้นหนุนรอยต่อ (Backer Rod) ทำให้ซิลิโคนไปยึดติดผิววัสดุแบบ 3 ด้าน (Three-sided Adhesion) เมื่อแผ่นขยายตัว ซิลิโคนจึงขาดหรือฉีกหลุด แก้ไขได้ด้วยการใส่ Backer Rod ให้ซิลิโคนยึดเกาะเพียง 2 ด้านขอบแผ่นเท่านั้น
Q3: การ ติดตั้งแผ่นอลูมิเนียมคอมโพสิต ลายไม้ INNOLINZ ต้องระวังเรื่องทิศทางลวดลายหรือไม่?
A: ต้องระวังเรื่องทิศทางลูกศรหลังแผ่นอย่างเคร่งครัด แผ่นคอมโพสิตทุกแผ่นจะมีฟิล์มป้องกันพร้อมลูกศรบอกทิศทางการพ่นสีและพิมพ์ลาย การติดตั้งต้องหันหัวลูกศรไปทางเดียวกันทั้งหมด เพื่อป้องกันปัญหาสีเงาเหลื่อมล้ำเมื่อมองจากระยะไกล
ยกระดับมาตรฐานงานติดตั้ง ไปกับทีม Argineer จาก SOLUMAT
งานเปลือกอาคารที่สมบูรณ์แบบไม่ได้ขึ้นอยู่กับคุณภาพวัสดุเพียงอย่างเดียว แต่เกิดจากการวางแผนระบบติดตั้งหน้างานอย่างถูกหลักวิศวกรรม
ที่ SOLUMAT เราวางตำแหน่งเป็น Material Solution Partner นำเสนอผลิตภัณฑ์อลูมิเนียมมาตรฐานสากลซีรีส์ INNOLINZ พร้อมทีมผู้เชี่ยวชาญภายใต้แนวคิด “Argineer” (สถาปัตยกรรม + วิศวกรรม) เราพร้อมช่วยสถาปนิกและผู้รับเหมาถอดดีเทล รอยต่อ การเซาะร่อง คำนวณระยะโครงคร่าว และแนะนำเคมีภัณฑ์ยาแนวที่ถูกต้อง เพื่อให้การติดตั้ง aluminium composite ในโปรเจกต์ของคุณผ่านสเปกอย่างเรียบร้อย ทนทาน และตรงตามมาตรฐานดีไซน์ที่วางไว้
หากต้องการรายละเอียดแบบขยายดีเทลติดตั้ง หรือต้องการปรึกษาสเปกติดตั้งแผ่นอลูมิเนียมคอมโพสิตสามารถส่งแบบแปลนหน้างานมาคุยกับทีมงาน SOLUMAT ได้ทางช่องทางติดต่อหลักของบริษัท
